环境：EVE-NG
设备镜像：IOU L2（接入交换机）、IOU L3（核心三层交换机）+ VPCS 终端企业网络设计与安全防护实验作业
目标：模拟一个约 200 人中型企业的园区网，实现逻辑隔离、按业务的访问控制、网关冗余、链路冗余、可验证的安全策略企业网络设计与安全防护实验作业

1. 需求背景与目标

一个中型企业（约 200 人）有多个部门：研发、财务、市场、运维、访客区。典型需求是：

  • 部门内互通（同 VLAN）
  • 部门间隔离（默认互相不能访问）
  • 运维具有管理权限（SSH/ICMP 可达各网段与设备）
  • 研发/市场/访客可以“上网”（这里用核心交换机 Loopback 模拟互联网地址）
  • 财务数据最敏感（严格隔离）
  • 网关与核心互联需要冗余（HSRP + EtherChannel）企业网络设计与安全防护实验作业

2. 架构设计：为什么选两层扁平化（Collapsed Core）

园区网常见三层结构是“核心-汇聚-接入”，但在中小型网络里，汇聚层往往会被“折叠”到核心（Collapsed Core）：

  • 设备更少，拓扑更简单
  • 运维成本更低
  • 三层核心同时负责：
    • VLAN 间路由（SVI）
    • 网关冗余（HSRP）
    • 模拟出口（Loopback 做“外网地址”）企业网络设计与安全防护实验作业

这套实验正好符合这种企业实践：核心两台三层交换机 + 三台接入二层交换机。

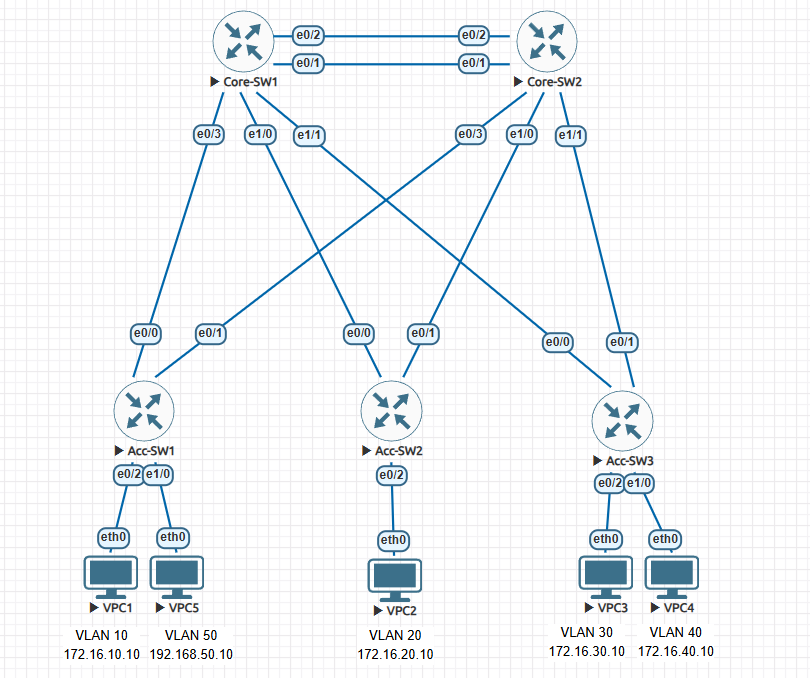

3. EVE-NG 拓扑搭建

3.1 设备清单（共 10 台）

  • Core-SW1 / Core-SW2：IOU L3（核心三层交换机，主/备）
  • Acc-SW1：IOU L2（研发 + 访客）
  • Acc-SW2：IOU L2（财务）
  • Acc-SW3：IOU L2（市场 + 运维）
  • VPC1~VPC5：VPCS 终端企业网络设计与安全防护实验作业

3.2 关键链路设计

  • Core-SW1 ↔ Core-SW2：双链路 EtherChannel（LACP）+ Trunk
  • 每台接入交换机各两条上行：分别到 Core-SW1 / Core-SW2，Trunk + STP 防环企业网络设计与安全防护实验作业

4. VLAN 与 IP 规划

4.1 VLAN 规划

VLAN名称用途网段
10RD研发172.16.10.0/24
20FIN财务172.16.20.0/24
30MKT市场172.16.30.0/24
40OPS运维172.16.40.0/24
50GUEST访客192.168.50.0/24
99MGMT管理172.16.99.0/24
100NATIVETrunk Native不分配地址
999UNUSED未使用端口停放不分配地址

企业网络设计与安全防护实验作业

4.2 核心网关 SVI（HSRP 虚拟网关）

  • Core-SW1：各 VLAN SVI 用 .2，HSRP priority 110（主）
  • Core-SW2：各 VLAN SVI 用 .3，HSRP priority 100（备）
  • 虚拟网关统一 .1（终端默认网关）企业网络设计与安全防护实验作业

4.3 终端静态 IP（VPCS）

# VPC1（研发）
ip 172.16.10.10 255.255.255.0 172.16.10.1# VPC2（财务）
ip 172.16.20.10 255.255.255.0 172.16.20.1# VPC3（市场）
ip 172.16.30.10 255.255.255.0 172.16.30.1# VPC4（运维）
ip 172.16.40.10 255.255.255.0 172.16.40.1# VPC5（访客）
ip 192.168.50.10 255.255.255.0 192.168.50.1

企业网络设计与安全防护实验作业

4.4 模拟“互联网出口”

  • Core-SW1：Loopback0 = 203.0.113.1/32
  • Core-SW2：Loopback0 = 203.0.113.2/32企业网络设计与安全防护实验作业

5. 配置实现：从“能通”到“安全可控”

这一部分我不追求把所有 running-config 全贴出来，而是按模块总结“有效配置命令”和关键点（完整配置可以放在附录）。

5.1 全网通用安全基线（所有设备）

  • 主机名、密码加密、enable secret
  • 只开 SSH v2，禁用 Telnet
  • Banner（登录警告）
  • VTY 只允许来自 运维网段（172.16.40.0/24） 与 管理网段（172.16.99.0/24）
  • NTP：Core-SW1 做 master，其它设备指向 172.16.99.2企业网络设计与安全防护实验作业

示例（所有交换机通用骨架）：

no ip domain-lookup
service password-encryption
enable secret Studen@2026!username admin privilege 15 secret Studen@2026!
ip domain-name corp.local
crypto key generate rsa modulus 1024
ip ssh version 2
no ip http serverbanner motd ^CUnauthorized access prohibited!^Cip access-list standard VTY-ACCESS
 permit 172.16.40.0 0.0.0.255
 permit 172.16.99.0 0.0.0.255
 deny anyline vty 0 4
 login local
 transport input ssh
 access-class VTY-ACCESS in

6. 核心层：SVI/HSRP/EtherChannel/Trunk/STP

6.1 STP 角色

  • Core-SW1：Root Primary（更低优先级）
  • Core-SW2：Root Secondary企业网络设计与安全防护实验作业

这样接入交换机双上行时，会形成稳定的转发路径，同时避免二层环路。

6.2 EtherChannel（LACP）核心互联

核心互联用 e0/1 + e0/2 组 LACP Port-Channel1，并作为 Trunk 承载所有 VLAN。

关键验证命令：

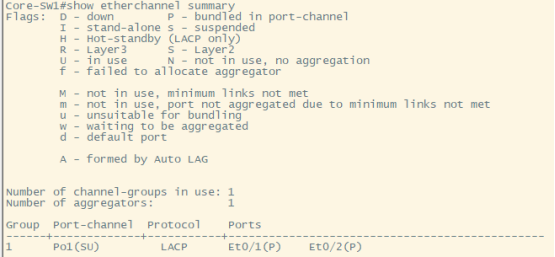

show etherchannel summary

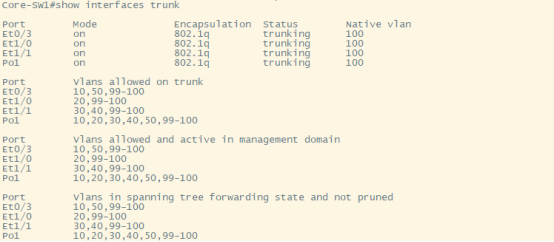

show interfaces trunk

6.3 SVI + HSRP 工作机制（我怎么理解它）

  • 每个 VLAN 在核心上有一个 SVI（Vlan10/Vlan20…）
  • HSRP 在同 VLAN 的两台核心之间选举出 Active（主）与 Standby（备）
  • 终端默认网关指向 HSRP 虚拟 IP（.1）
    它不会因为主备切换而改变，终端侧“无感”
  • 当 Core-SW1 故障时，Core-SW2 快速接管 Active，业务仅短暂丢包企业网络设计与安全防护实验作业

7. 接入层：VLAN/Trunk/Port-Security/DHCP Snooping/未用口关闭

接入层统一策略：

  • 上联口 e0/0、e0/1：Trunk，Native VLAN 100，Allowed VLAN 精确放行
  • 接入口：access VLAN 对应部门
  • 终端口：Portfast + BPDU Guard
  • Port-Security：每口最多 2 个 MAC，违规 shutdown
  • DHCP Snooping：只信任上联 trunk 口
  • 未用口：放入 VLAN999 并 shutdown企业网络设计与安全防护实验作业

8. ACL 安全策略：从“可用”到“最小权限”

8.1 策略矩阵（目标效果）

  • 研发/市场：拒绝访问内部私网（10/172/192），允许 DNS/HTTP/HTTPS “上网”
  • 财务：只允许本 VLAN 内互访；其他都拒绝
  • 访客：禁止访问任何内部私网，只允许 DNS/HTTP/HTTPS
  • 运维：允许 SSH/ICMP 到各部门 + 访客；对“互联网模拟网段”允许全部企业网络设计与安全防护实验作业

8.2 ACL 应用位置与方向：为什么我很强调 “in/out”

本实验要求把 ACL 应用在各 VLAN 的 SVI 接口上，并且多是 in 方向企业网络设计与安全防护实验作业。

我的经验总结：

  • in（入方向）：看的是“从该 VLAN 终端发出来、进入三层网关”的流量
  • 所以如果希望“运维能 ping 某部门”，必须考虑：
    1. 运维发起的 echo 请求是否放行（在 VLAN40 的 SVI 入方向 ACL）
    2. 对方返回的 echo-reply 是否放行（在对方 VLAN 的 SVI 入方向 ACL）

这也是我后来在 RD/MKT/FIN/GUEST 的 ACL 里加入 echo-reply 的原因：
否则会出现“运维能 ping 出去，但回包被对方 VLAN 的入方向 ACL 丢掉”的典型坑。

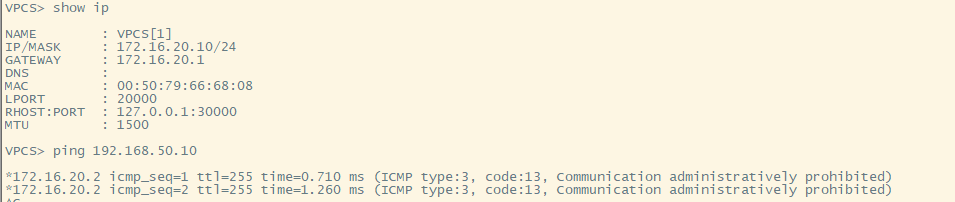

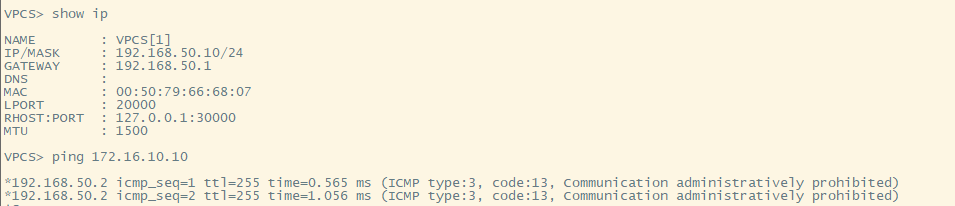

8.3 ICMP type 3 code 13：我如何判断 ACL 在生效

当跨 VLAN ping 被拒绝时，终端会看到类似：

  • ICMP type 3 code 13
  • Communication administratively prohibited

这其实是一个很好的信号：

  • 说明三层路由路径没问题（能到达网关）
  • 是 ACL 主动拒绝并返回了管理禁止信息
  • 这正是“策略生效”的验证结果之一

8.4 ACL 规则解释（按功能拆开讲）

下面按“意图”解释

A) VTY-ACCESS（标准 ACL，保护远程管理平面）

目的：只有运维与管理网段能 SSH 到设备。

ip access-list standard VTY-ACCESS
 permit 172.16.40.0 0.0.0.255
 permit 172.16.99.0 0.0.0.255
 deny anyline vty 0 4
 access-class VTY-ACCESS in
 transport input ssh

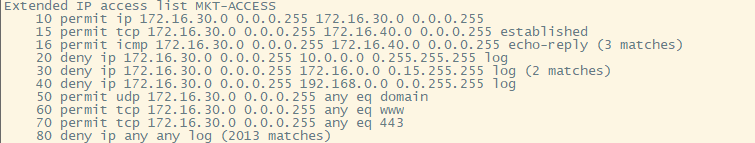

B) RD-ACCESS / MKT-ACCESS（研发/市场上网、拒绝内网）

核心思路：

  • 允许同 VLAN
  • 拒绝访问私网（10/172/192）= 不能横向打内网
  • 允许 DNS/HTTP/HTTPS 到 “任意”（这里模拟成互联网）
  • 额外允许 echo-reply / established：确保运维发起的 ping/SSH 能收到回包

C) FIN-PROTECT（财务隔离最严格）

  • 允许财务 VLAN 内互访
  • 默认拒绝其他
  • 同样放行 echo-reply / established 让运维“发起”访问能够完成

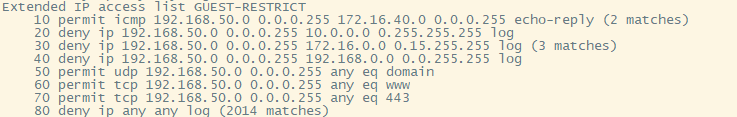

D) GUEST-RESTRICT（访客只上网）

  • DNS/HTTP/HTTPS 允许
  • 访问私网全部拒绝并记录 log
  • 同样允许回包给运维（便于运维测试与管理）

E) OPS-ACCESS（运维“有权限”，但也要可控）

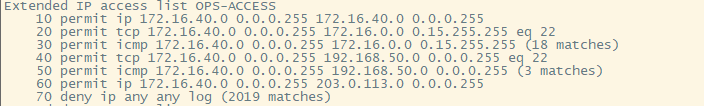

  • 允许 SSH/ICMP 到内网（172.16.0.0/12）以及访客（192.168.50.0/24）
  • 允许对 203.0.113.0/24 的全部（模拟外网全访问）企业网络设计与安全防护实验作业

9. 验证测试：我怎么证明它“既能用、又安全”

9.1 设备侧 show 命令（建议每台都截图）

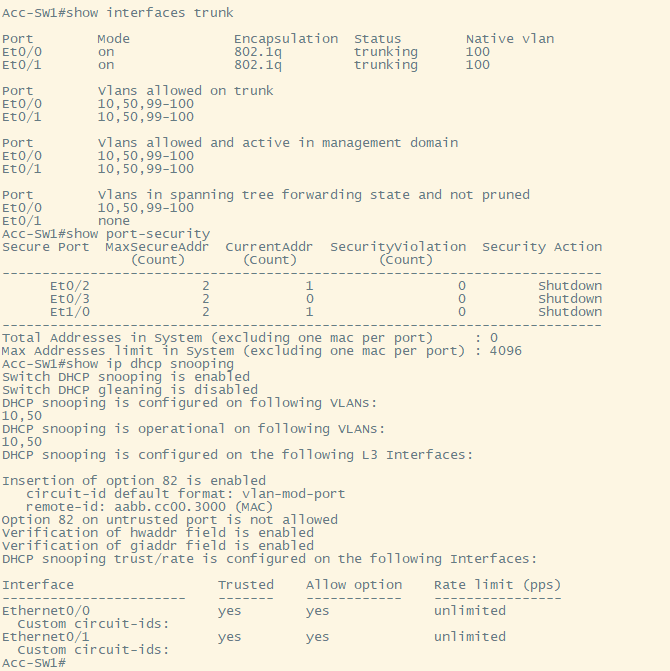

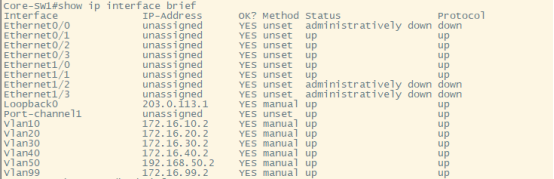

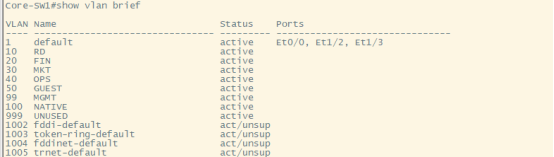

show vlan brief

show interfaces trunk

show ip interface brief

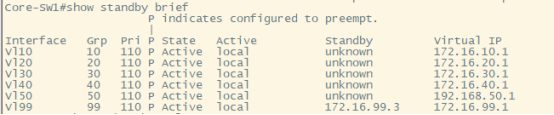

show standby brief

show etherchannel summary

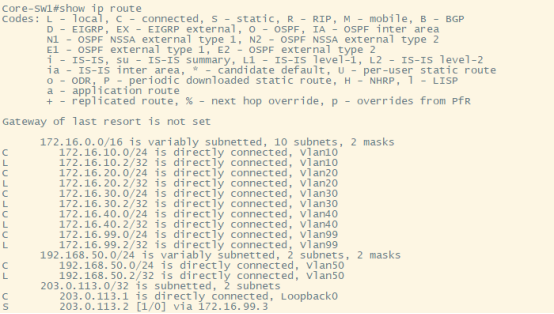

show ip route

show access-lists

show port-security

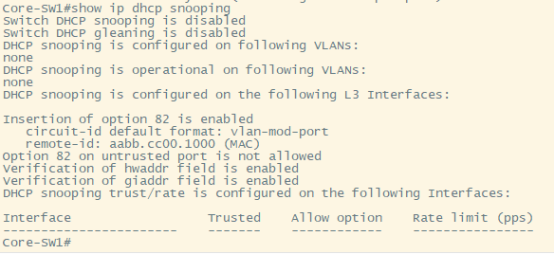

show ip dhcp snooping

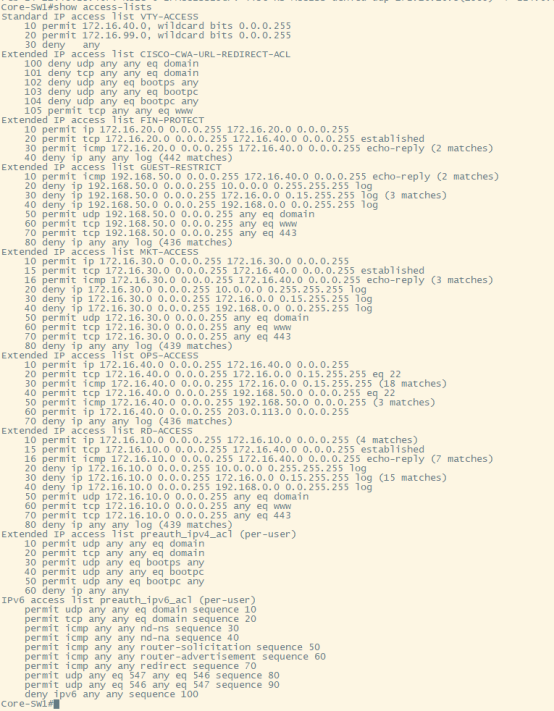

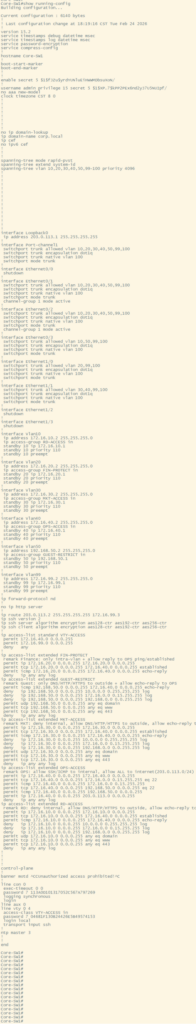

show running-config（关键配置段）

9.2 终端测试（T01~T15）

终端测试结果（T01 ~ T15）

测试编号测试内容预期实际截图

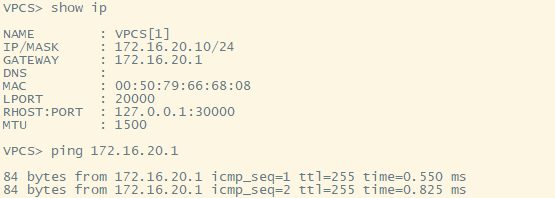

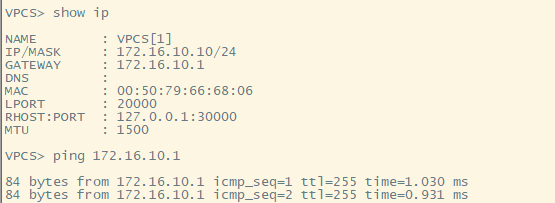

T01VPC1 ping 172.16.10.1成功 成功
T02VPC2 ping 172.16.20.1成功 成功

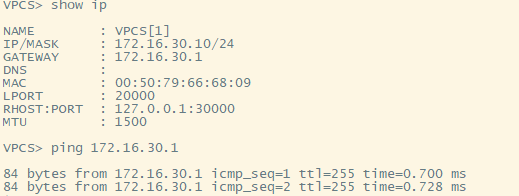

T03VPC3 ping 172.16.30.1成功成功

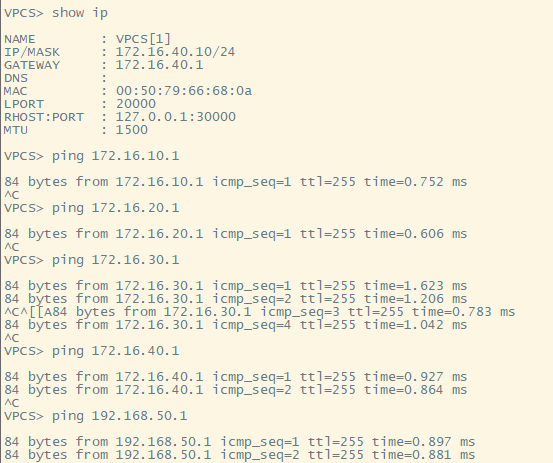

T04VPC4 ping 各网关全成功全成功
T05VPC4 ping 203.0.113.1成功成功

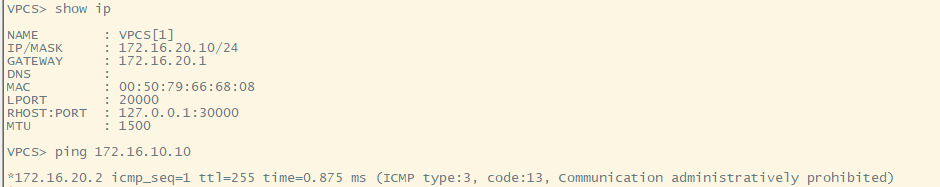

T06VPC1 ping VPC2失败被 ACL 拒绝（ICMP type 3 code 13）
T07VPC2 ping VPC1失败失败
T08VPC5 ping VPC1失败失败
T09VPC4 SSH Core-SW1 (172.16.99.2)成功成功
T10VPC1 SSH Core-SW1失败被 ACL 阻止
T11VPC4 SSH 各接入交换机管理 IP成功成功

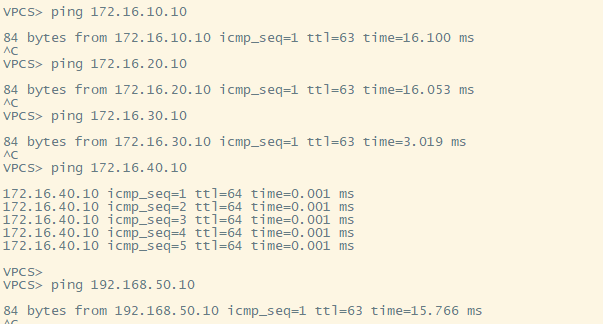

T12VPC4 ping 各终端全成功全成功
T13VPC5 ping 内网地址失败被拒绝

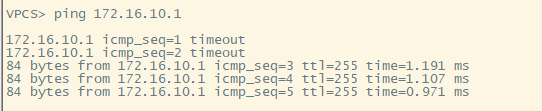

T14关闭 Core-SW1 后 ping 网关短暂中断恢复恢复
T15断 EtherChannel 一条链路仍可转发正常

10. 冗余与高可用：HSRP + EtherChannel 真的有用吗？

10.1 HSRP 切换（T14）

我的做法：

  1. 持续 ping 网关（例如 VPC1 ping 172.16.10.1）
  2. 在 EVE-NG 停止/重启 Core-SW1
  3. 观察短暂丢包后恢复
  4. 在 Core-SW2 查看 show standby brief，确认其成为 Active

10.2 EtherChannel 单链路故障（T15）

我的做法：

  1. 在 Core-SW1 shutdown EtherChannel 成员口之一（如 e0/1）
  2. show etherchannel summary 仍显示 Po1 up，另一路成员口依旧(P)
  3. 业务流量不间断（或仅轻微抖动）

11. 问题与解决（我踩过的坑）

11.1 HSRP 全 Init、SVI 全 down/down、show interfaces trunk 为空

现象：

  • show interfaces trunk 没输出
  • show ip interface brief VLAN SVI 全 down/down
  • show standby brief 全 Init

根因：Trunk 没建立 → VLAN 没被承载 → SVI 无法 up → HSRP 无法选举

解决：在 IOU L3 上，Trunk 必须先指定 dot1q：

switchport trunk encapsulation dot1q
switchport mode trunk

这个点是整个实验“网络活不活”的分水岭。

11.2 ACL 拦截导致的 ICMP type 3 code 13

现象：跨 VLAN ping 显示被禁止
结论：这不是故障，而是策略正确生效的表现。

我把这张截图放到 ACL 验证章节，因为它很“能说明问题”。

12. 总结与企业网络设计思考

这次实验对我帮助最大的，不是“把命令敲完”，而是把一个企业园区网从 0 到 1 搭起来，并能解释每个模块为什么存在：

  1. 扁平化两层架构适合中小型企业：简单、成本低、可维护性强
  2. VLAN 是逻辑隔离的起点，但真正的安全隔离来自：
    • Trunk 控制（只允许必要 VLAN）
    • ACL 最小权限（默认拒绝）
    • 管理面隔离（VTY-ACCESS + SSH only）
  3. HSRP/EtherChannel 是“可用性”的关键：
    主设备挂了、链路断了一条，网络仍能工作，这才是企业环境里“靠谱”的标准。
  4. 如果要进一步向真实企业靠拢，我下一步会考虑：
    • 统一 DHCP + IPAM（本实验用静态 IP 是为了可控）
    • Syslog/NTP/AAA（集中日志与认证）
    • SNMP/Telemetry（可观测性）
    • 802.1X/NAC（接入认证）
    • 出口 NAT/防火墙（更完整的互联网访问控制）
